1. 制動輪尺寸可另行商議。
2. 型號另表示YOXIIZ、YOXIIZ***A
3. 請?zhí)貏e注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，但型式結構大同小異，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購時注明。

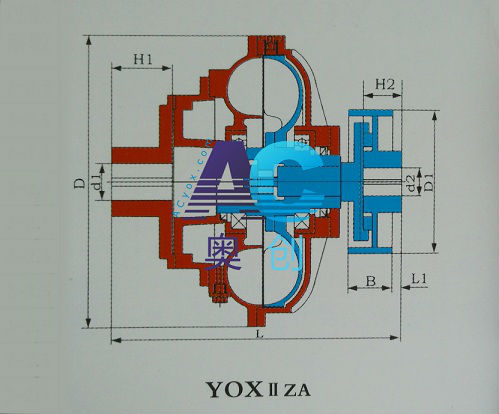

| 型號Type No. | Lmin | D | L1 | 輸入端Input side | 輸出端Output side | 制動輪Brake pulley | 充油量Oil filling(L) | 重量(不包括油)Weight w/o oil(kg) | 最高轉速M(fèi)ax. speed(r/min) | 過載系數 Over- load ratio | ||||
| d1max | H1max | d2max | H2max | D1 | B | max. | min. | |||||||
| YOXIIZA400 | 556 | φ480 | 10 | φ70 | 140 | φ70 | 140 | φ315 | 150 | 9.3 | 4.65 | 109 | 1500 | 2~2.5 |
| YOXIIZA450 | 580 | φ530 | 10 | φ75 | 140 | φ70 | 140 | φ315 | 150 | 13 | 6.5 | 125 | 1500 | 2~2.5 |
| YOXIIZA500 | 664 | φ590 | 10 | φ90 | 170 | φ90 | 170 | φ400 | 190 | 19.2 | 9.6 | 150 | 1500 | 2~2.5 |
| YOXIIZA560 | 736 | φ650 | 10 | φ100 | 210 | φ100 | 210 | φ400 | 190 | 27 | 13.5 | 201 | 1500 | 2~2.5 |
| YOXIIZA600 | 790 | φ695 | 15 | φ100 | 210 | φ110 | 210 | φ500 | 210 | 36 | 18 | 260 | 1500 | 2~2.5 |
| YOXIIZA650 | 829 | φ740 | 15 | φ125 | 225 | φ130 | 210 | φ500 | 210 | 46 | 23 | 383 | 1500 | 2~2.5 |
| YOXIIZA750 | 940 | φ842 | 15 | φ140 | 250 | φ150 | 250 | φ630 | 265 | 68 | 34 | 478 | 1500 | 2~2.5 |
| YOXIIZA866 | 1040 | φ978 | 20 | φ150 | 250 | φ150 | 250 | φ630 | 265 | 111 | 55.5 | 645 | 1500 | 2~2.5 |
| YOXIIZA1000 | 1140 | φ1125 | 25 | φ150 | 250 | φ150 | 250 | φ700 | 300 | 144 | 72 | 847 | 750 | 2~2.5 |
| YOXIIZA1150 | 1300 | φ1295 | 30 | φ170 | 350 | φ170 | 350 | φ800 | 340 | 220 | 110 | 1052 | 750 | 2~2.5 |
注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，比如YOXIIZ500，也可寫作YOXIIZA500；YOXIIZ1000A，也可表示YOXIIZ1000，但型式結構大同小異，規格參數由于篇幅限制并未全部展示，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購咨詢時注明。
獲取產品報價www.shanxiouke.com/service/information/675.html（建議右鍵新打開一頁，不影響繼續瀏覽此頁面）
奧創制動輪液力耦合器的說明（限矩型外輪驅動）
